для точной, равномерной затяжки резьбовых соединений в «тяжелых» узлах оборудования. Особенно там где требуется: большое усилие натяга, важно повторяемость и контроль усилия

Гидравлические гайки аналог Amtec

ИКП «Гидрофаб» изготовляет и поставляет гидравлические гайки или зажимы высокого давления аналогичные Amtec Hydraclamp (Канада).

Эти гайки обеспечивают контролируемый натяг, усилие затяжки изделий за счет подачи давления, снижая риск повреждения резьбы и упрощая монтаж/демонтаж промышленного оборудования: стальные резаки, боковые кромкорезы, рубильные машины, профилегибочные линии и т.д. (исключая применение кувалд, гаечных ключей, ударного и ручного инструмента при работе с механическими гайками).

Характеристики

изготовим все типоразмеры гаек, аналогичные Amtec (Канада)
метрическая резьба — M20-M200. Возможно и более
рабочее давление до 840 бар
материал — нержавеющая сталь, алюминиевый сплав

Cтрана изготовитель

Россия

Затяжка, натяг, усилие

гайки для стальных резаков, боковые кромкорезы, рубильные машины, профилегибочные линии , оборудование тяжелого машиностроения и т.д.

Изготовим все типоразмеры гидрогаек, в том числе и нестандартные со специальной резьбой таких производителей SKF (HMV…E), Amtec Hydraclamp (F-Type, K-Type, GX-Type, H-Type).

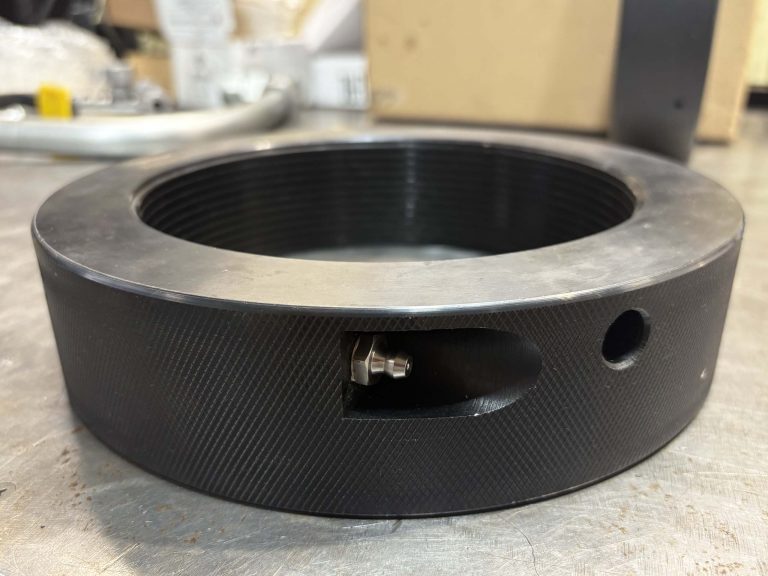

Гидравлическая гайка с независимым ходом зажима и встроенным игольчатым запорным клапаном

Гидрогайка Amtec состоит из поршня, цилиндра и интегрированного игольчатого запорного клапана. Такая конструкция применяется в тех случаях, когда необходимо зажимать или позиционировать узлы машин, особенно вращающиеся компоненты, требующие быстрой замены (примеры областей применения: металлообрабатывающие станки, установки для резки, правки, обрезки и шлифовки и многое другое).

Во время работы гидравлическая гайка нагнетается до требуемого усилия предварительного натяга при открытом запорном клапане. После достижения нужного давления соединяемые детали фиксируются. Затем давление внутри системы удерживается путем закрытия игольчатого запорного клапана, после чего давление на гидравлическом агрегате можно снять.

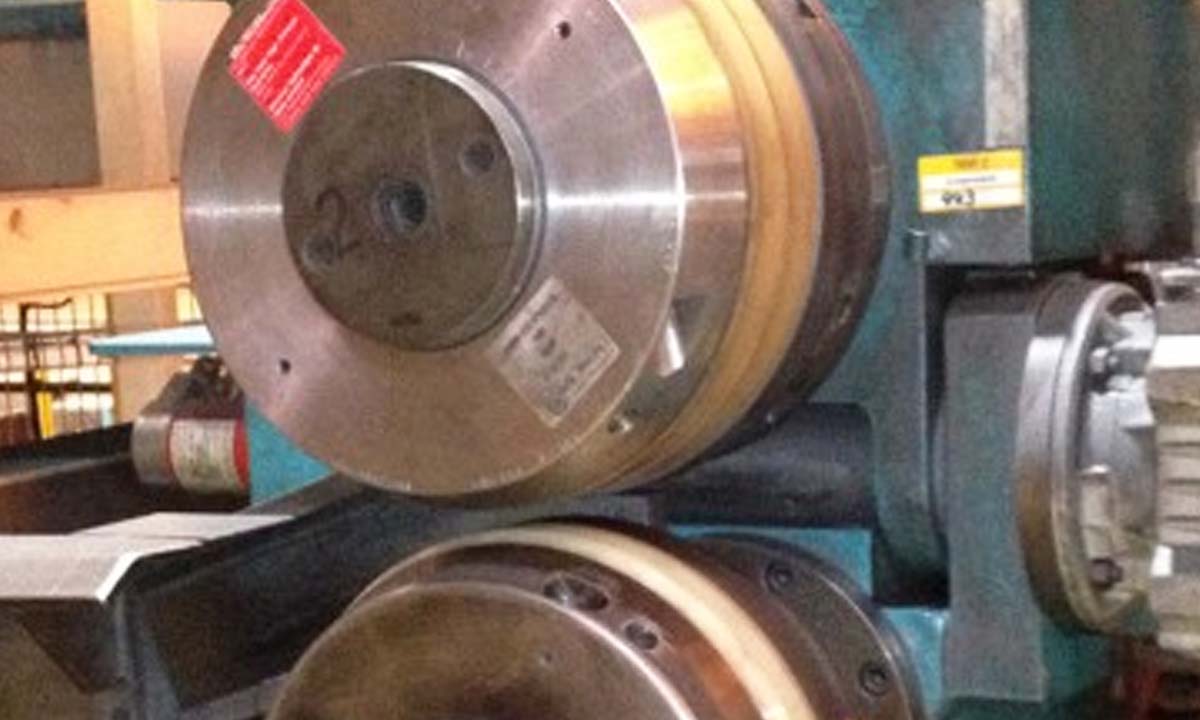

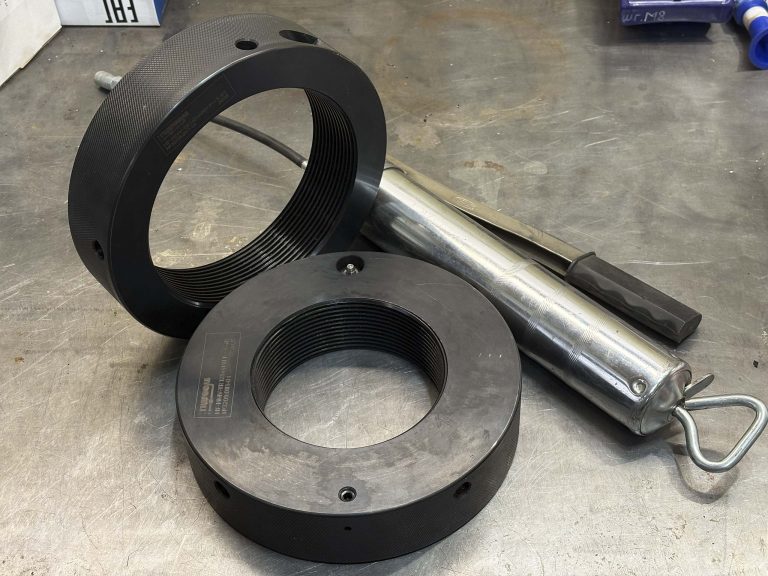

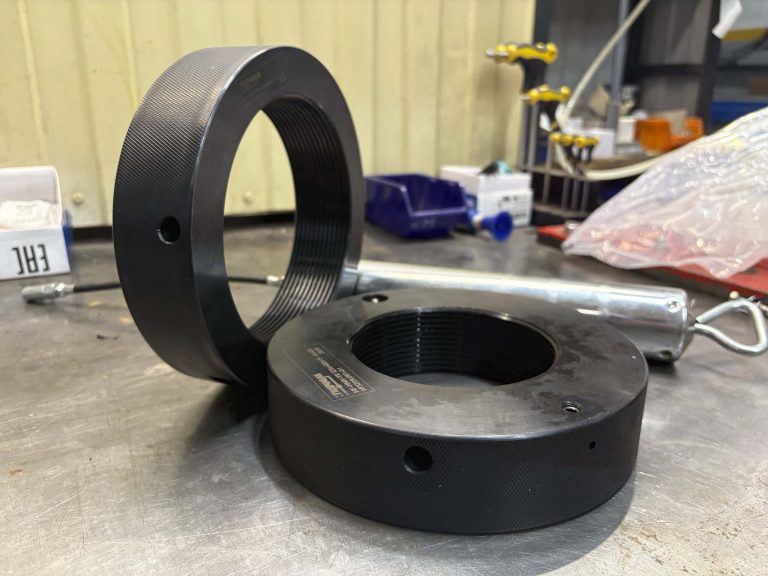

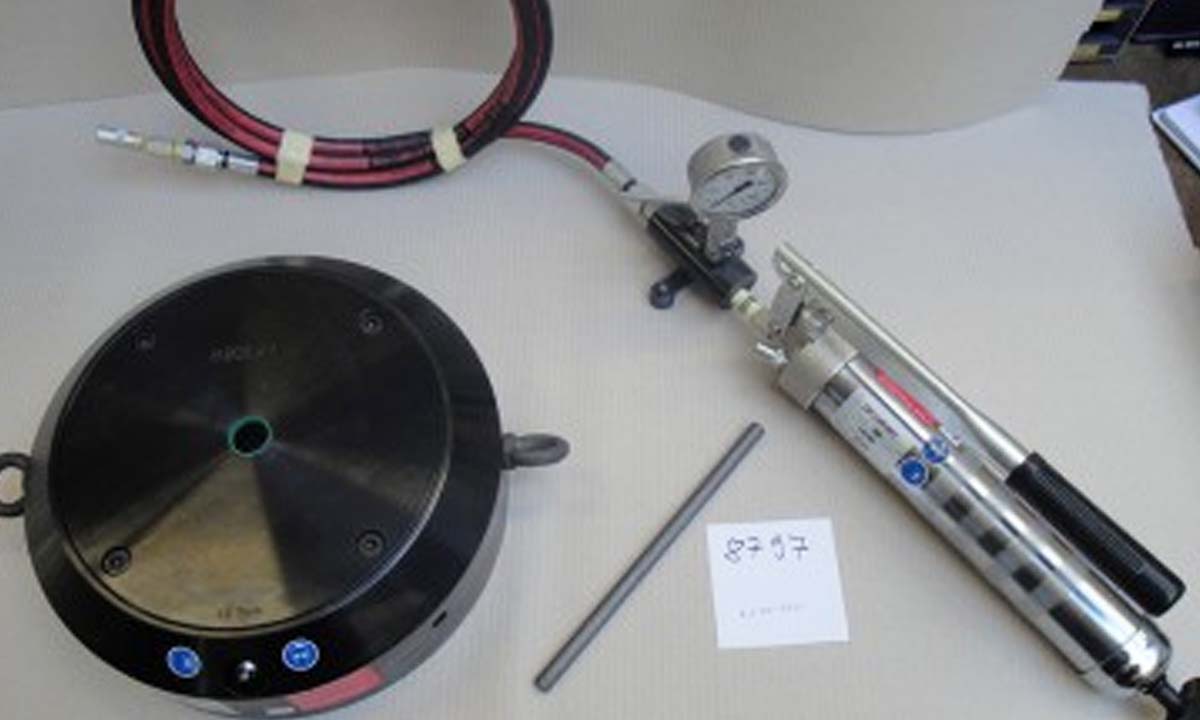

Изображения (ниже): как устанавливается на объект и чем комплектуется гидрогайка (ручной насос)

Принципиальное отличие гидравлических гаек SKF и Amtec

универсальный крепеж для подшиников, валов промышлинного типа
ставятся периодически по мере профилактики оборудования
применение: навинчивание на вал, съем, монтаж/демонтаж и натяг подшипников и шкифов
особенности: нестандартные размеры гаек, ремонтопригодность

инженерное решение под конкретный «тяжелый» узел оборудования
ставятся на годы без демонтажа
применение: монтаж/демонтаж деталей, где важна длительная фиксация узла
индивидуальная форма корпуса (F-Type, K-Type, GX-Type, H-Type), можно работать в ограниченном пространстве

Модельный ряд гидрогаек Amtec — доступный к заказу на наше производство

Гидрогайки Amtec выпускаются в широком диапазоне типоразмеров. Бывают стандартных, так и нестандартных соединений — от компактных узлов до массивных фланцев и валов.

Изображения (ниже): типоразмеры по гидравлическим гайкам моделей F-Type Nuts, K-Type Nuts, GX-Type Nuts, H-Type Nuts

Таблица: технические характеристики. Данные модели доступны к заказу

Гидравлическая гайка Amtec	Модели	Давление бар	Раб. жидкость	Материл	Особенности
F-Type	F-8 Series, F-9 Series	до 840	смазка, гидравлическое масло	нержавеющая сталь, алюминиевый сплав	радиальный или осевой ниппель
K-Type	K-6 Series, K-7 Series, K-025 Series	до 840	смазка, гидравлическое масло	нержавеющая сталь	компактный дизайн
GX-Type	GX-4 Series, GX-5 Series	до 840	гидравлическое масло	нержавеющая сталь, алюминиевый сплав	высокая сила зажима, быстрое подключение, радиальный или осевой ниппель
H-Type	Кастомная серия	до 840	гидравлическое масло	нержавеющая сталь, алюминиевый сплав	радиальный или осевой ниппель
