Гидравлические гайки, аналог SKF — Гидрофаб

Монтаж подшипника на вал с сопровождением представителя заказчика — Гидрофаб

для точного, бережного и без повреждения обслуживания различных промышленных подшипников

Гидравлические гайки аналог SKF

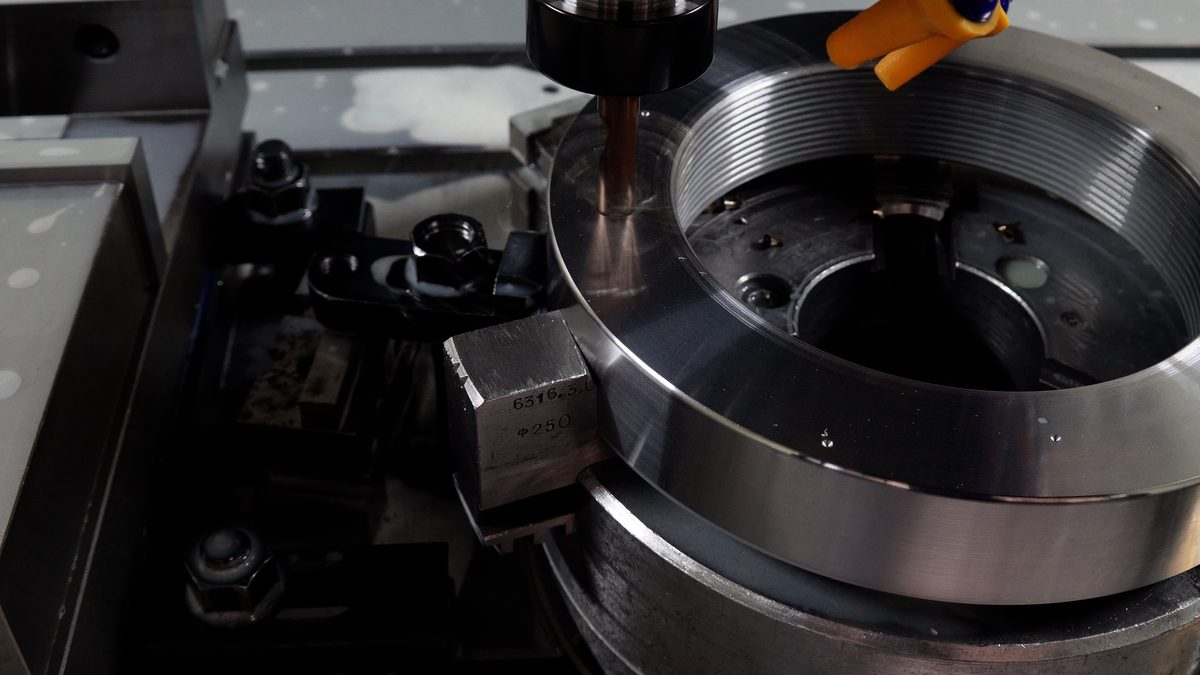

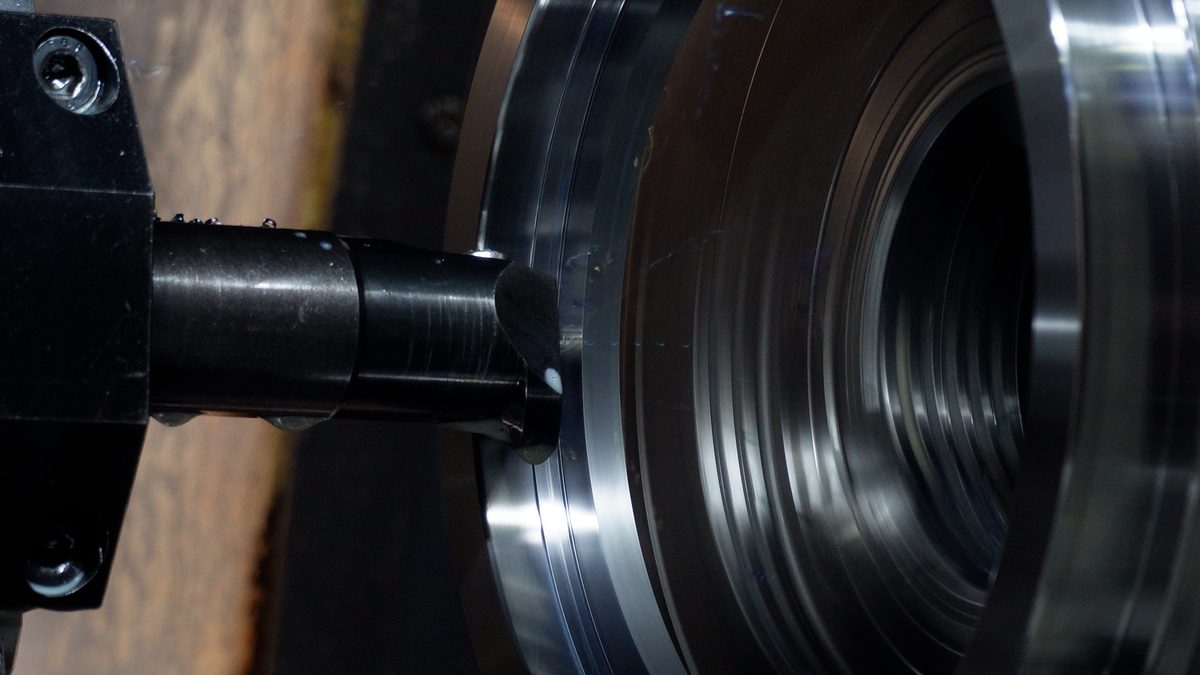

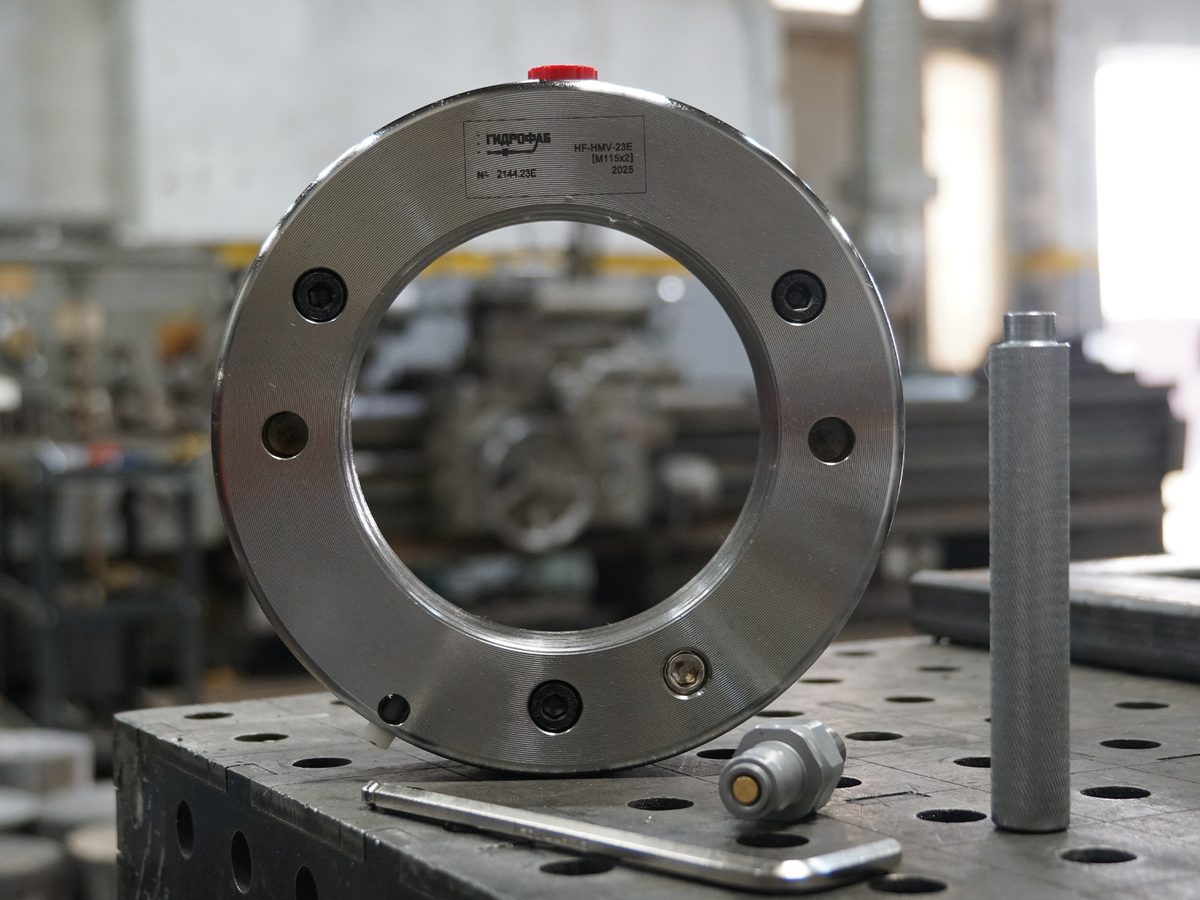

ИКП «Гидрофаб» изготовляет большой ассортимент гидравлических гаек для создания осевого усилия при монтаже/демонтаже промышленных подшипников. Наши гидрогайки способны выдерживать высокое давление, необходимое для осуществления метода гидрораспора.

Перед проведением гидрораспора необходимо получить техническую консультацию наших специалистов по эксплуатации гидрогайки, гидростанции, порядок их подключения, а также монтаж/демонтаж соответствующего подшипника).

Характеристики

Cтрана изготовитель

Россия

Монтаж/демонтаж

подшипников на коническое посадочное место, стяжную втулку, специальную упорную и закрепительную втулку (спец. упорное кольцо)

Изготовим все типоразмеры гидрогаек, в том числе и нестандартные со специальной резьбой таких производителей SKF (HMV…E), Amtec Hydraclamp (F-Type, K-Type, GX-Type, H-Type).

Модельный ряд гидрогаек — доступный к заказу на наше производство

Использование гидравлической гайки при монтаже (гидрораспор) позволяет точно контролировать силу давления и избегать возможного смещения, кривления или повреждения подшипников. Благодаря возможности контроля давления, достижение необходимого натяжения происходит быстро и без особых усилий.

Изображение (ниже): типоразмеры по гидравлическим гайкам серии HMV..E (SKF)

Таблица: характеристики всех возможных гидрогаек применяемых на рынке РФ. Данные модели доступны к заказу

позиции гаек с данной иконкой — доступны только по запросу. Уточните у нашего менеджера

Гидрогайка SKF	Гидрогайка HYD.NUT	Втулка	d1 мм	d2 мм	d3 мм	B мм	B1 мм	A мм	G1 мм	Смещение поршня мм	Область поршня мм2	G мм	Вес кг
HMV 10E	HYD.NUT50	не нужна	50,5	104	114	38	4			5	2 900	M50x1,5	2,7
HMV 11E	HYD.NUT55	не нужна	55,5	109	120	38	4			5	3 150	M55x2	2,8
HMV 12E	HYD.NUT60	не нужна	60,5	115	125	38	5			5	3 300	M60x2	2,8
HMV 13E	HYD.NUT65	не нужна	65,5	121	130	38	5			5	3 600	M65x2	3,0
HMV 14E	HYD.NUT70	не нужна	70,5	127	135	38	5			5	3 800	M70x2	3,2
HMV 15E	HYD.NUT75	не нужна	75,5	132	140	38	5			5	4 000	M75x2	3,4
HMV 16E	HYD.NUT80	не нужна	80,5	137	146	38	5			5	4 200	M80x2	3,7
HMV 17E	HYD.NUT85	не нужна	85,5	142	150	38	5			5	4 400	M85x2	3,75
HMV 18E	HYD.NUT90	не нужна	90,5	147	156	38	5			5	4 700	M90x2	4,0
HMV 19E	HYD.NUT95	не нужна	95,5	153	162	38	5			5	4 900	M95x2	4,3
HMV 20E	HYD.NUT100	не нужна	100,5	158	166	38	6			5	5 100	M100x2	4,4
HMV 21E	HYD.NUT105	не нужна	105,5	163	172	38	6			5	5 300	M105x2	4,6
HMV 22E	HYD.NUT110	не нужна	110,5	169	178	38	6			5	5 600	M110x2	4,9
HMV 23E	HYD.NUT115	не нужна	115,5	174	182	38	6			5	5 800	M115x2	5,0
HMV 24E	HYD.NUT120	не нужна	120,5	179	188	38	6			5	6 000	M120x2	5,2
HMV 25E	HYD.NUT125	не нужна	125,5	184	192	38	6			5	6 200	M125x2	5,3
HMV 26E	HYD.NUT130	не нужна	130,5	190	198	38	6			5	6 400	M130x2	5,6
HMV 27E	HYD.NUT135	не нужна	135,5	195	204	38	6			5	6 600	M135x2	5,9
HMV 28E	HYD.NUT140	не нужна	140,5	200	208	38	7			5	6 800	M140x2	6,0
HMV 29E	HYD.NUT145	не нужна	145,5	206	214	39	7			5	7 300	M145x2	6,5
HMV 30E	HYD.NUT150	не нужна	150,5	211	220	39	7			5	7 500	M150x2	6,6
HMV 31E	HYD.NUT155	не нужна	155,5	218	226	39	7			5	8 100	M155x3	6,9
HMV 32E	HYD.NUT160	не нужна	160,5	224	232	40	7			6	8 600	M160x3	7,6
HMV 33E	HYD.NUT165	не нужна	165,5	229	238	40	7			6	8 900	M165x3	7,9
HMV 34E	HYD.NUT170	не нужна	170,5	235	244	41	7			6	9 400	M170x3	8,4
HMV 35E 🔁	HYD.NUT175	не нужна	175	241	250	41	7			6	9 800	М175х3	8,8
HMV 36E	HYD.NUT180	не нужна	180,5	247	256	41	7			6	10 300	M180x3	9,1
HMV 37E 🔁	HYD.NUT185	не нужна	185	253	262	42	7			7	10 900	М185х3	9,8
HMV 38E	HYD.NUT190	не нужна	191	259	270	42	7			7	11 500	M190x3	10,5
HMV 39E 🔁	HYD.NUT195	не нужна	195									М195х3
HMV 40E	HYD.NUT200	не нужна	201	271	282	43	8			8	12 500	M200x3	11,5
HMV 41E	HYD.NUT205	не нужна	207	276	288	43	8			8	12 800	Tr205x4	12,0
HMV 42E	HYD.NUT210	не нужна	212	282	294	44	8			9	13 400	Tr210x4	12,5
HMV 43E	HYD.NUT215	не нужна	217	287	300	44	8			9	13 700	Tr215x4	13,0
HMV 44E	HYD.NUT220	OH3944H	222	293	306	44	8	4,2	M6	9	14 400	Tr220x4	13,5
HMV 45E 🔁	HYD.NUT225		227	300	312	45	8			9	15 200	Tr225х4	14,5
HMV 46E 🔁	HYD.NUT230		232	305	318	45	8			9	15 500	Tr230х4	14,5
HMV 47E 🔁	HYD.NUT235		237	311	326	46	8			10	16 200	Tr235х4	16
HMV 48E	HYD.NUT240	OH3948H	242	316	330	46	9	4,2	M6	10	16 500	Tr240x4	16
HMV 49E 🔁	HYD.NUT245		245	322	336	46	8			10	17 000	Tr245х4
HMV 50E 🔁	HYD.NUT250		252	329	342	46	9			10	17 600	Tr250х4	17,5
HMV 52E	HYD.NUT260	OH3052H	262	341	356	47	9	4,2	M6	11	18 800	Tr260x4	19,5
HMV 54E 🔁	HYD.NUT270		272	352	368	48	9			12	19 800	Tr270х4	20,5
HMV 56E	HYD.NUT280	OH3056H	282	363	380	49	9	4,2	M6	12	21 100	Tr280x4	22
HMV 60E	HYD.NUT300	OH3060H	302	386	404	51	10	4,2	M6	14	23 600	Tr300x4	25,5
HMV 62E 🔁	HYD.NUT310		312	397	416	52	10			14	24 900	Tr310х4	27
HMV 63E 🔁	HYD.NUT315		317	380	420	52	10			14	24 900	Tr315х5	27,5
HMV 64E	HYD.NUT320	OH3064H	322	409	428	53	10	4	M6	14	26 300	Tr320x5	29,5
HMV 66E 🔁	HYD.NUT330		332	419	438	53	10			14	27 000	Tr330х5	30
HMV 67E 🔁	HYD.NUT335		337	403	445	65	11			14	27 000	Tr335х5	32
HMV 68E	HYD.NUT340	OH3068H	342	430	450	54	10	4	M6	14	28 400	Tr340x5	31,5
HMV 69E 🔁	HYD.NUT345		347	436	456	54	10			14	29 400	Tr345х5	32,5
HMV 70E 🔁	HYD.NUT350		352	442	464	56	10			14	29 900	Tr350х5	35,0
HMV 71E 🔁	HYD.NUT355		357	427	470	67	11			15	29 900	Tr355х5	36,5
HMV 72E	HYD.NUT360	OH3072H	362	455	472	56	10	4	M6	15	31 300	Tr360x5	35,5
HMV 73E	HYD.NUT365		367	436	482	67	11	4		15	31 300	Tr365x5	38,0
HMV 74E 🔁	HYD.NUT370		372	466	486	57	11			16	32 800	Tr370х5	39
HMV 75E 🔁	HYD.NUT375		377	450	495	68	11			16		Tr375х5	41,0
HMV 76E	HYD.NUT380	OH3076H	382	476	498	58	11	4	M6	16	33 500	Tr380x5	40,5
HMV 77E	HYD.NUT385		387	460	505	69	11			16		Tr385x5	42,0
HMV 78E 🔁	HYD.NUT390		390	480	512		11					Tr390х5	44,0
HMV 80E	HYD.NUT400	OH3080H	402	499	522	60	11	4	M6	17	36 700	Tr400x5	45,5
HMV 81E	HYD.NUT415		417	490	540	71	11			17		Tr415x5	49,0
HMV 82E 🔁	HYD.NUT410		412	510	534	61	11			17	38 300	Tr410х5	48
HMV 84E	HYD.NUT420	OH3084H	422	522	546	61	11	4	M6	17	40 000	Tr420x5	50
HMV 86E 🔁	HYD.NUT430		432	532	556	62	11			17	40 800	Tr430х5	52,5
HMV 87E 🔁	HYD.NUT435		437	510	560	74	12			17		Tr430х5	53,0
HMV 88E	HYD.NUT440	OH3088H	442	543	566	62	12	6,5	M8	17	42 500	Tr440x5	54
HMV 90E 🔁	HYD.NUT450		452	554	580	64	12			17	44 100	Tr450х5	57,5
HMV 92E	HYD.NUT460	OH3092H	462	565	590	64	12	6,5	M8	17	45 100	Tr460x5	60
HMV 94E 🔁	HYD.NUT470		472	576	602	65	12			18	46 900	Tr470х5	62
HMV 96E	HYD.NUT480	OH3096H	482	587	612	65	12	6,5	M8	19	48 600	Tr480x5	63
HMV 98E 🔁	HYD.NUT490		492	597	624	66	12			19	49 500	Tr490х5	66
HMV 100E	HYD.NUT500	OH30/500H	502	609	636	67	12	6,5	M8	19	51 500	Tr500x5	70
HMV 102E 🔁	HYD.NUT510		512	624	648	68	12			20	53 300	Tr510х6	74
HMV 104E 🔁	HYD.NUT520		522	634	658	68	13			20	54 300	Tr520х6	75
HMV 106E	HYD.NUT530	OH30/530H	532	645	670	69	13	6	M8	21	56 200	Tr530x6	79
HMV 108E 🔁	HYD.NUT540		542	657	682	69	13			21	58 200	Tr540х6	81
HMV 110E 🔁	HYD.NUT550		552	667	693	70	13			21	59 200	Tr550х6	84
HMV 112E	HYD.NUT560	OH30/560H	562	678	704	71	13	6	M8	22	61 200	Tr560x6	88
HMV 114E 🔁	HYD.NUT570		572	689	716	72	13			23	63 200	Tr570х6	91
HMV 116E 🔁	HYD.NUT580		582	699	726	72	13			23	64 200	Tr580х6	94
HMV 118E 🔁	HYD.NUT590		590		740	85						Tr590х6
HMV 120E	HYD.NUT600	OH30/600H	602	721	748	73	13	8	G1/8	23	67 300	Tr600x6	100
HMV 122E 🔁	HYD.NUT610		610		760	88						Tr610х6
HMV 124E 🔁	HYD.NUT620		620	731			13					Tr620х6
HMV 126E	HYD.NUT630	OH30/630H	632	754	782	74	14	6	M8	23	72 900	Tr630x6	110
HMV 128E 🔁	HYD.NUT640		640									Tr640х6
HMV 130E 🔁	HYD.NUT650		652	775	804	75	14			23	76 200	Tr650х6	115
HMV 132E 🔁	HYD.NUT660		660									Tr660х6
HMV 134E	HYD.NUT670	OH30/670H	672	796	826	76	14	8	G1/8	24	79 500	Tr670x6	120
HMV 136E 🔁	HYD.NUT680		680		837	90						Tr680х6
HMV 138E 🔁	HYD.NUT690		692	819	848	77	14			25	84 200	Tr690х6	127
HMV 140E 🔁	HYD.NUT700		700									Tr700х7
HMV 142E	HYD.NUT710	OH30/710H	712	840	870	78	15	8	G1/8	25	87 800	Tr710x7	135
HMV 144E 🔁	HYD.NUT720		720		883	95						Tr720х7
HMV 146E 🔁	HYD.NUT730		730									Tr730х7
HMV 148E 🔁	HYD.NUT740		740		910	95						Tr740х7
HMV 150E	HYD.NUT750	OH30/750H	752	883	912	79	15	8	G1/8	25	95 200	Tr750x7	146
HMV 160E	HYD.NUT800	OH30/800H	802	936	965	80	16	10	G1/8	25	103 900	Tr800x7	161
HMV 170E	HYD.NUT850	OH30/850H	852	990	1020	83	16	10	G1/8	26	114 600	Tr850x7	181
HMV 180E	HYD.NUT900	OH30/900H	902	1043	1075	86	17	10	G1/8	30	124 100	Tr900x7	205
HMV 190E	HYD.NUT950	OH30/950H	952	1097	1126	86	17	10	G1/8	30	135 700	Tr950x8	218
HMV 200E	HYD.NUT1000	OH30/1000H	1002	1150	1180	88	17	12	G1/8	34	145 800	Tr1000x8	239

Особенности
Оплата
Как купить
Доставка

ИКП «Гидрофаб» может:

изготовить под заказ промышленные гидрогайки со специальной резьбой.

Быстросъемные штуцеры могут располагаться с торца или на боковой поверхности гайки. Это расширяет применимость устройства в условиях ограниченного пространства.

Рассчитаться за покупку нашей продукции можно любым, удобным для вас способом. Можно оплатить продукцию:

наличными;
переводом на расчетный счет компании «Гидрофаб».

При заказе продукции на сайте нужно заполнить несколько полей: имя, телефон, e-mail.

Как оформить заказ

Оформить заказ на покупку на нашем сайте легко. Заполните данные: имя, email/телефон, тема (можно указать требуемую модель гидрогайки) и в свободном формате укажите всю необходимую информации по продукции.

По указанным данным с вами свяжется менеджер для детализации заказа. Он уточнит все условия заказа, ответит на вопросы, касающиеся качества продукции и технических особенностей. А также подскажет о вариантах оплаты и доставки.

Доставка

В зависимости от места нахождения вам предложат варианты доставки. Выберите любой удобный способ.

Оплата

Выберите оптимальный способ оплаты. Можно оплатить продукцию:

Наличными;
Переводом на расчетный счет компании «Гидрофаб».

Памятка покупателю

Введите данные о себе в форме запроса:

Укажите имя;
Ваш email;
Тема, скопируйте вставьте в ячейку название модели станции;
Сообщение, можете дополнительно указать: адрес доставки, номер телефона, а также другие сведения, которые могут пригодиться менеджеру.

ИКП «Гидрофаб» осуществляет доставку гидравлического оборудования, комплектующих и расходных материалов по всей России.

Варианты доставки:

- самовывоз — вы можете забрать оплаченный товар со склада самостоятельно;
- развоз покупок по Санкт-Петербургу — нашим собственным транспортом или курьерской службой; Стоимость услуги 500 рублей, при размере покупки свыше 50 тысяч руб. — бесплатно;
- отправка продукции и комплектующих по районам России — надежными транспортными компаниями.

Гидрораспор примеры демонтажа и монтажа

Демонтаж подшипников с мельницы гидрораспором — Гидрофаб

Демонтаж подшипников с мельницы при проведении ремонтных работ

Заказчик: ООО «Компания Класс», г. Петрозаводск

Комплектность при гидрораспоре: 2-ве гидростанции на 250, 700 бар и РВД

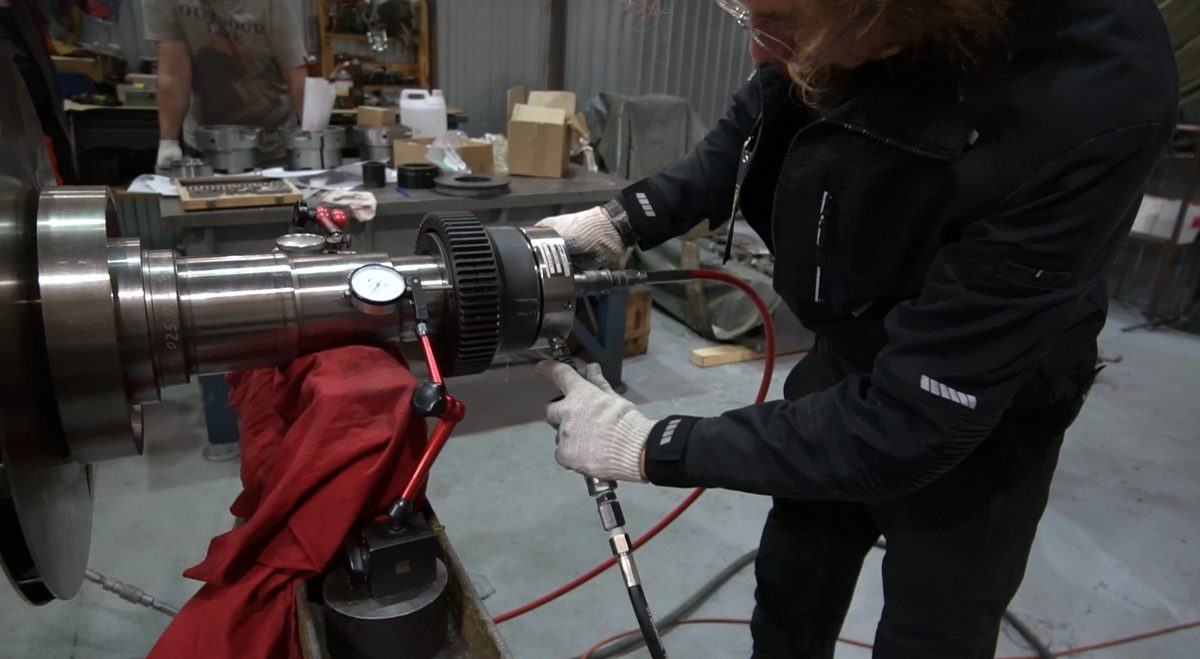

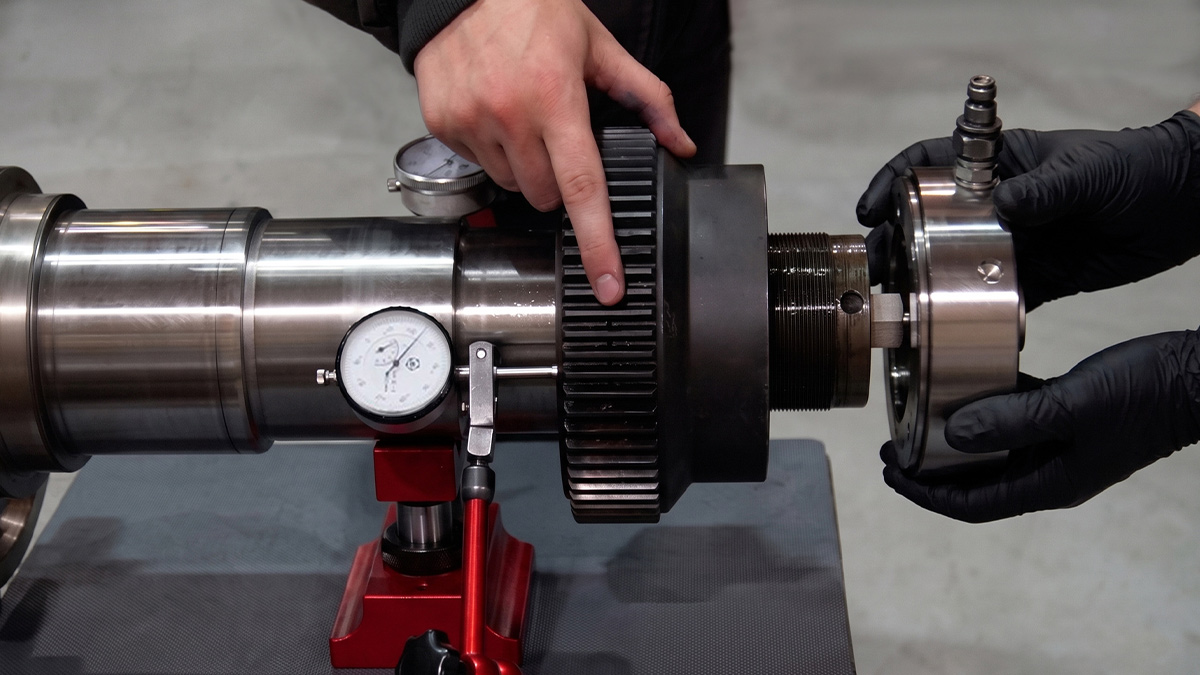

Монтаж подшипника на вал с сопровождением заказчика

Заказчик: ООО «ФОРЕСТ-СЕРВИС», г. Сертолово

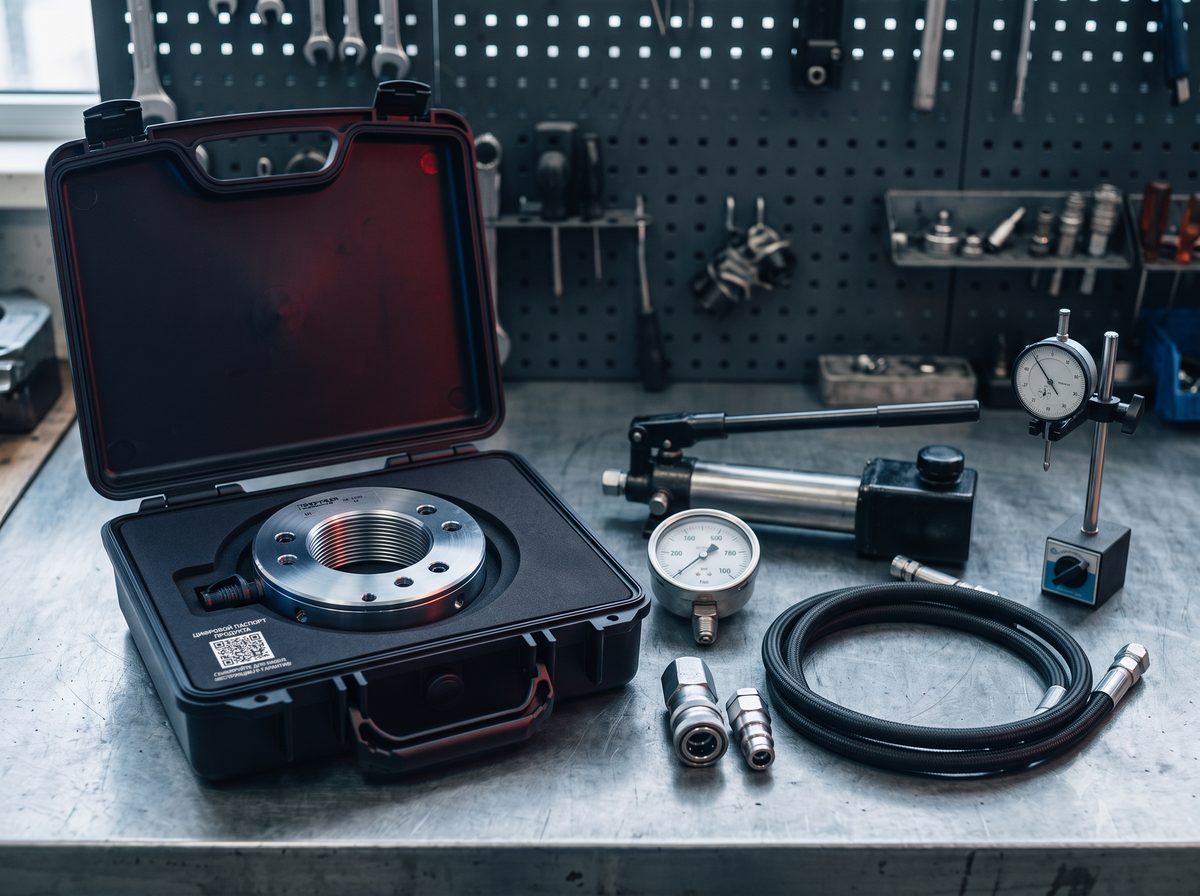

Комплектность при гидрораспоре: гидрогайки HMV 21E с индикатором и ручным насосом для контроля перемещения посадки подшипника

ИКП «Гидрофаб» производит

Заказать гидравлическую гайку

Отправьте ваш запрос на гидрогайки нашими специалистами через данную форму или на почту info@hydrofab.ru. Воспользуйтесь удобным для вас способом.

Также можете позвонить по телефону: +7 (812) 929-60-54 нашим инженерам-гидравликам. Бесплатно проконсультируем и поможем вам с оптимальным выбором.

Важные параметры для проведения гидрораспора

Основные параметры:

рабочее давление: 700–1000 бар, возможно и более (зависит от типа оборудования);
тип масла: специальное гидравлическое масло с высокой вязкостью;
посадочные размеры: точность поверхности вала и внутреннего диаметра подшипника должна соответствовать требованиям ISO;
температура эксплуатации: при необходимости детали подогреваются для расширения металла.

Дополнительная оснастка: могут понадобиться гидравлические гайки.

Монтаж и демонтаж при гидрораспоре

Монтаж:

в масляные канавки вала или детали подается масло под высоким давлением (например: 1000 бар);
масляная пленка снижает трение и позволяет детали легко скользить на посадочное место;
после снятия давления деталь «фиксируется на валу» за счет упругой деформации материала.

Демонтаж:

в канавки изделия подается масло под высоким давлением, разрывая контакт между посадочными поверхностями;
это снижает силу трения и позволяет легко снять подшипник или другую деталь без механического воздействия.

Другие способы монтажа/демонтажа подшипников
